- wie normales Soarmount, aber ohne 4 Basisplatten unter den 4 Gelenken

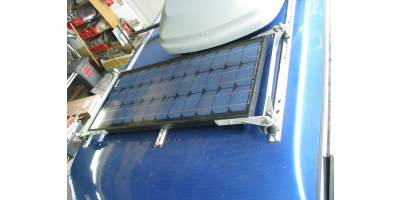

- z.B. für direkte Monetage auf Profilen, Dachträgern, Airlineschienen o.ä.
- beachten Sie den notwendigen Mittelfuss, der bei Montage auf Schienen in den meisten Fällen erhöht befestigt werden muss, damit der Aufstellbügel noch eingreift

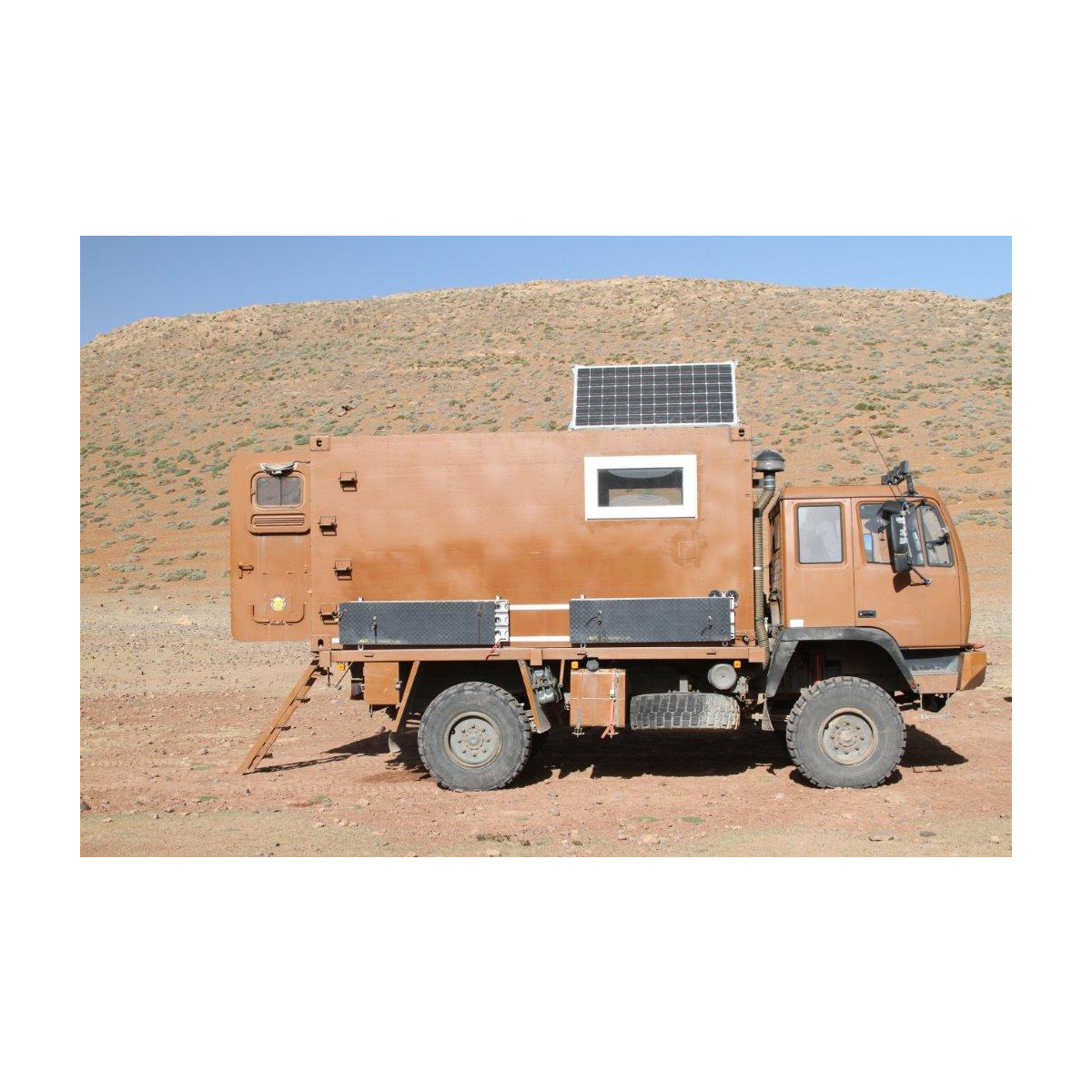

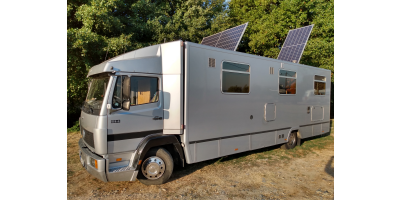

(Bilder sind vom Solarmount MIT den 4 Basisplatten! - Befestigungssystem für Solarmodule auf Fahrzeugdächern, Campingfahrzeugen, Reisefahrzeugen, Boote.

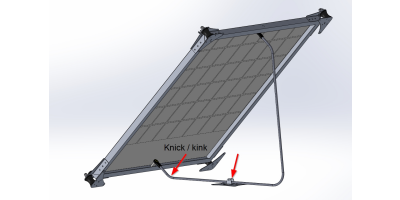

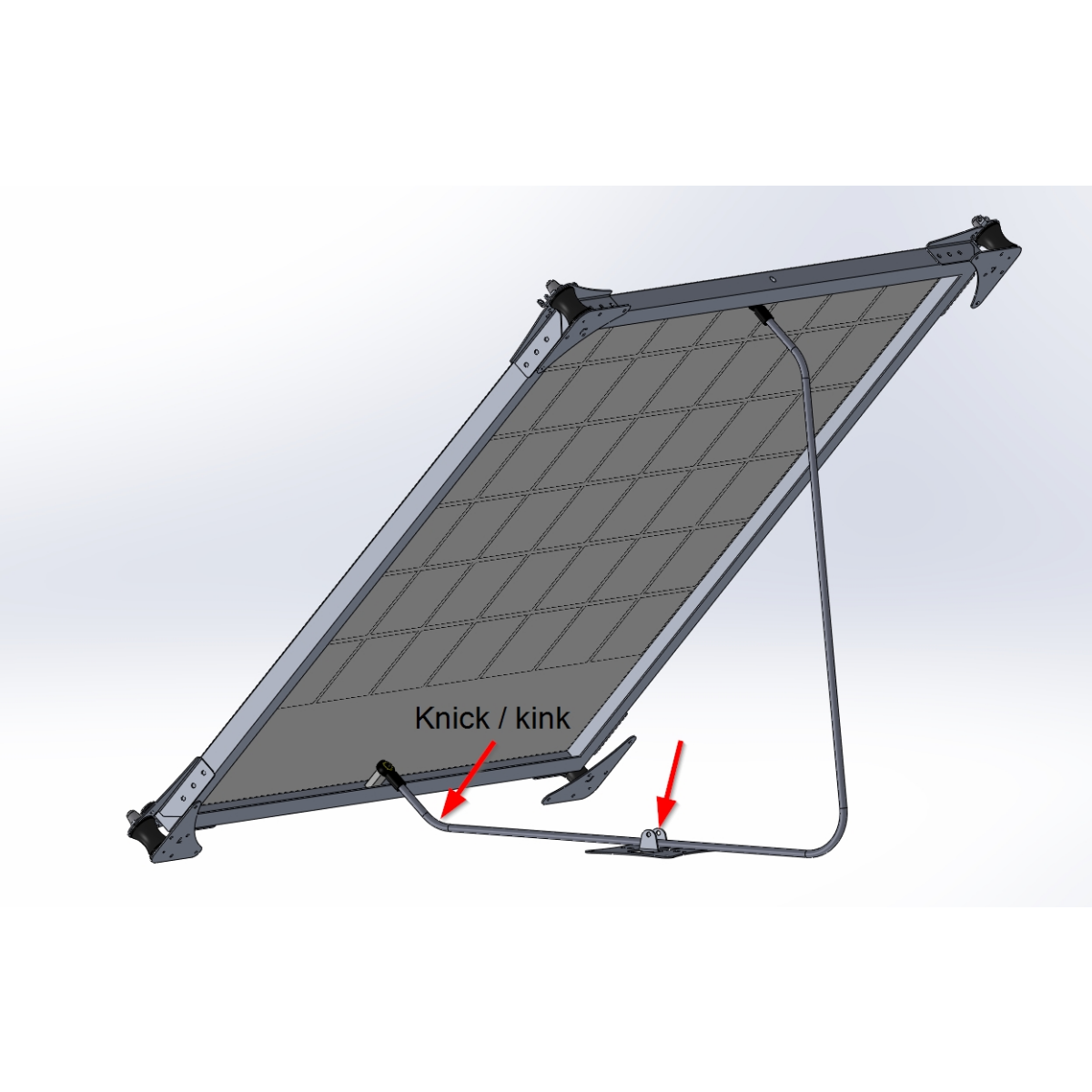

- Montage siehe pdf-Anleitung (unten) und Bild "Knick" für Aufstellbügel

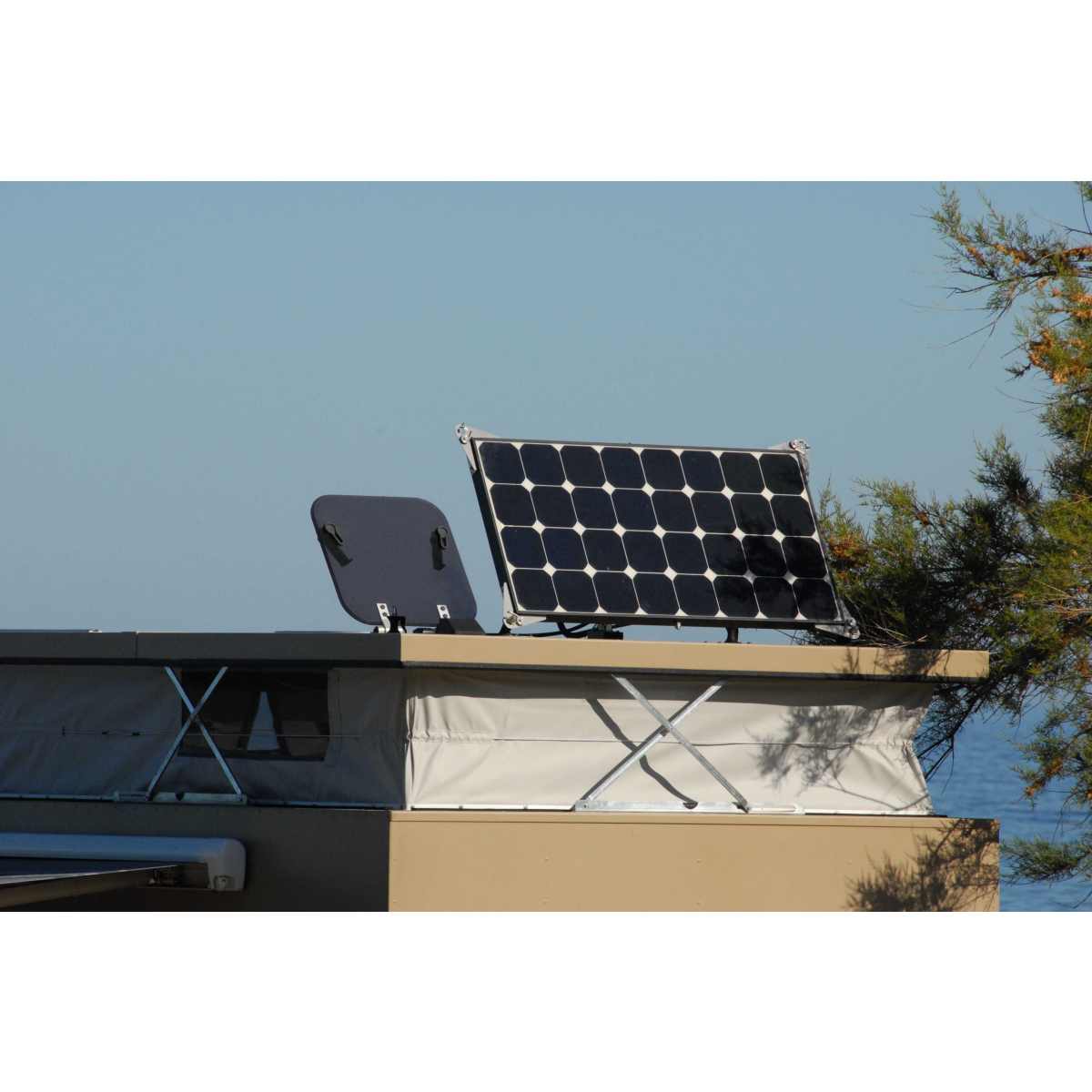

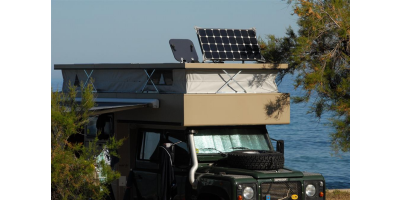

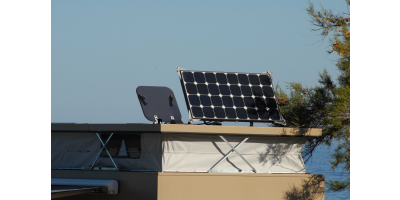

- die 4 beweglichen Eckbefestigungen erlauben eine optimierte Ausrichtung des Solarmoduls zur Sonne und somit eine erhebliche Effizienzsteigerung: die projezierte Fläche wird vergrössert und die Reflektionen gemindert.

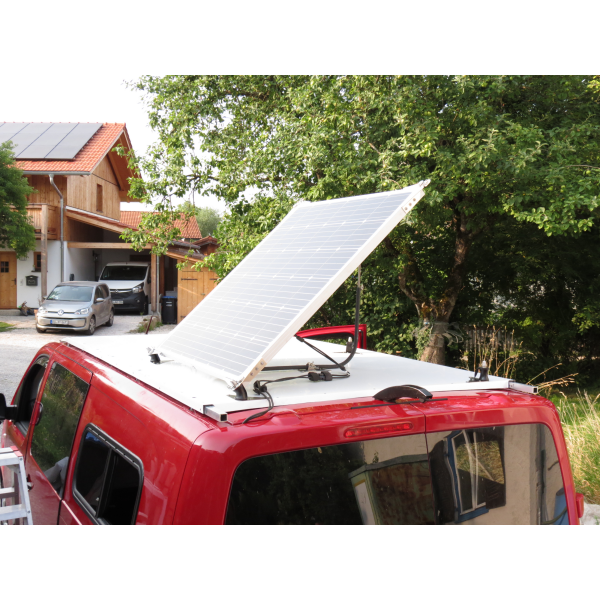

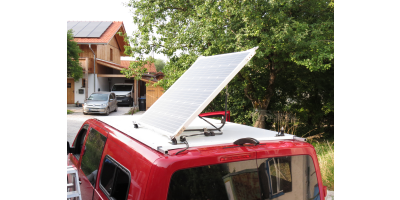

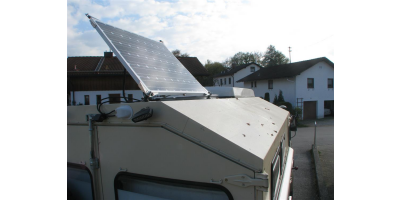

- Ebenso sekundenschnelles Abnehmen zum Aufstellen weiter weg vom Fahrzeug oder ausserhalb der Reisen
- Metallteile 2mm Edelstahl, Gummigelenke EPDM mit Edelstahl Sonderanfertigung! Haltbarkeit: SEHR lange, es gab in 10 Jahren noch keine einzige Reklamation.
- Aufstellwinkel je nach Modulmaßen 45-60°.

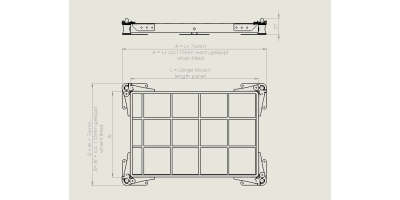

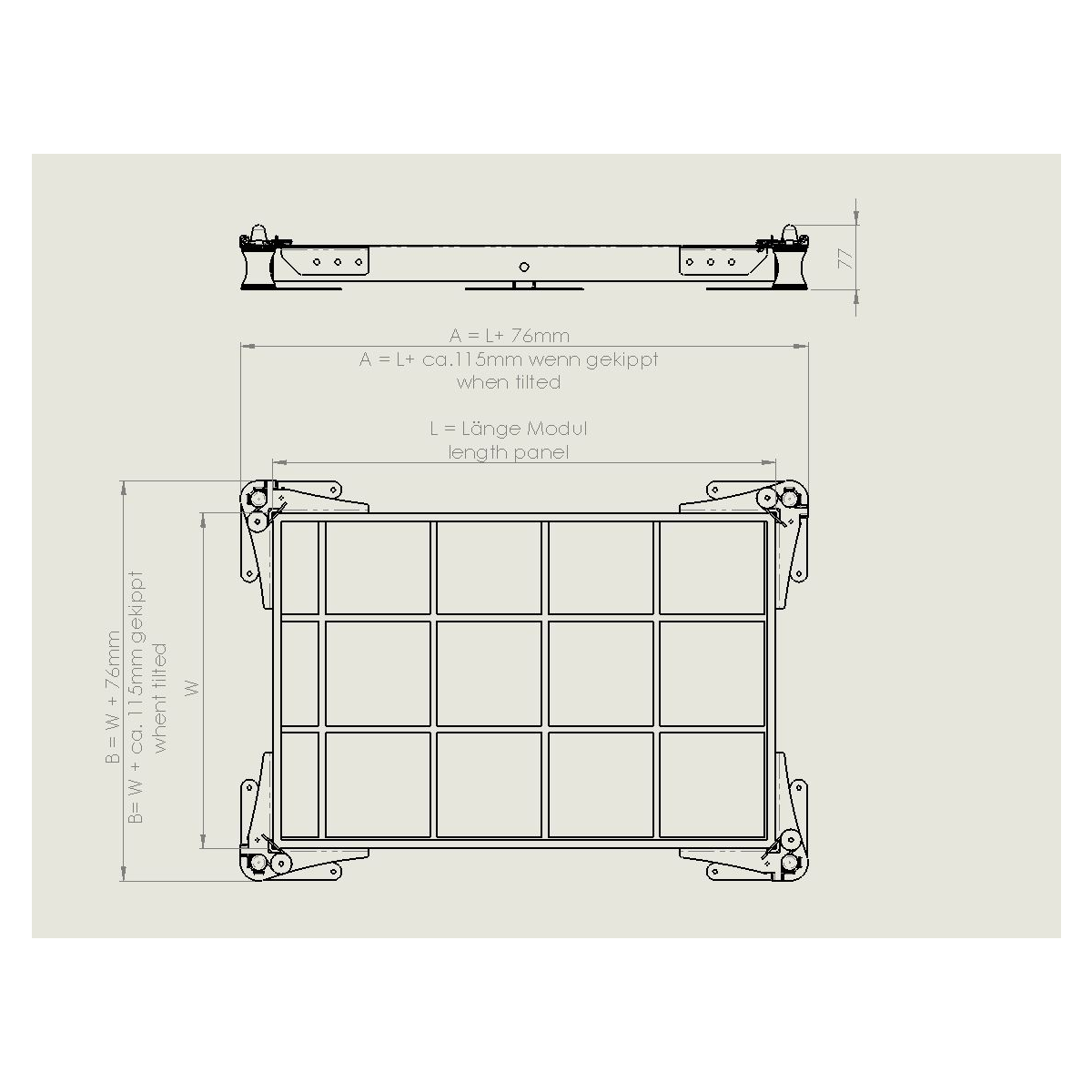

- Gesamthöhe 77mm, Gesamtbreite/-länge Modul + 76mm (beim Aufstellen braucht man pro Seite ca.60mm mehr vom Modul weg gemessen)
- Version "normal" für Modullängen bis ca. 1,5m (Länge Aufstellbügel ca. 0.7m)
- Klebeflächen pro Fuss 73,7cm², Mittelfuss 103.5cm², seitlicher Überstand ca. 38mm pro Seite (beim Aufkippen braucht man noch etwas mehr Platz)
- Belastbarkeit ca. 20kg. Bei grösseren Modulen empfiehlt sich unbedingt eine zusätzliche Unterstützung der Längskanten beim Aufstellen mittels Gummipuffern.
- Version "XL" für Module grösser 1,5m mit längerem Aufstellbügel - die Unterschiede zur Standardversion äussern sich nur im zunehmend flacheren Aufstellwinkel, je grösser das Modul wird. Die Einbußen im Bereich der 1,5m Modullänge sind minimal.
- Gewindesicherung bei allen Schrauben ohne Sicherungsring nicht vergessen!
- Haftungsausschluss seitens des Herstellers bzgl. der Montage durch Fremdfirmen und den Kunden selbst
- Haftungsausschluss seitens des Herstellers bei Unfällen und Schäden durch die Verwendung des Produkts aufgrund der nicht definierbaren Einsatzbedingungen und Belastungen
- Sicherheitshinweise: Achten Sie immer besonders auf das Einrasten aller 4 Aufhängepunkte, bevor Sie die Fahrt antreten. Niemals mit aufgestelltem Modul fahren. Maximale Geschwindigkeit 120km/h ohne jegliche Gewähr bzgl. der Verbindung zum Fahrzeug, da ich auf diese keinen Einfluss habe.
- Beim Aufstellen des Moduls Aufstellbügel sichern mit Stecksplint.
Lieferumfang:
- 4x vormontierte Ecke (Basisteil dreieckig + Gummigelenk, Winkelteil Modul mit Feder)
- 1 Aufstellbügel M10 mit Gummischutzschlauch, mittig vorgebogen
- 1 Mittelfuss mit Kugelsplint + Seil
- im Beutel:
- 16 Schrauben M6x25, VA (je nach Verfügbarkeit Innensechskant oder Torx)
- 16 Flanschmuttern selbstsichernd, VA
- 4 Unterlegscheiben M10 gross (Verwendbarkeit je nach Modulrahmen)
- 2 Sechskantbuchsen M10
- 4 Schrauben M10x25 (Innensechskant oder Torx)
- 2 igus Gelenkköpfe M10 Innengewinde
Aufbauanleitung Solarmount
| Hersteller: | Relleumdesign |
| Artikelnummer: | 1264 |
| Artikelgewicht: | 3,00 kg |
| Material: | Edelstahl + div., EPDM |
| Entwicklung von: | Relleumdesign |
| Herstellung: | Relleumdesign |
| Lieferzustand: | vormontiert |
